VISION SYSTEM | 비전 시스템을 이용한 와셔 검사

안녕하세요, 여러분! 😊

오늘은 비전 시스템을 활용한 와셔 검사에 대해 소개해드리려고 해요!
비전 시스템은 고해상도 카메라와 조명을 통해 다양한 불량 항목을 검사할 수 있는 최첨단 솔루션인데요

특히 와셔(Washer)와 같은 소형 제품의 외관 검사에서 그 효율성이 빛납니다.

---

검사 개요 🔍

• 검사 대상: 와셔
• 검사 항목:
  • 변색
  • 휘어짐
  • 찍힘
  • 스크래치
• 처리 능력: 제품에 따라 다름
• 검사 조건:
  • 대상체의 위치가 고정된 상태여야 함
  • 검사 스테이지에는 외부 조명이 들어오지 않아야 함

---

검사 장비 및 구성 ⚙️

항목내용

검사 기기	ACA3800-10M (13M 고해상도 카메라)
조명	전용 바 조명 & 동축 조명 (스크래치, 변색, 휘어짐 검사용)
프로그램	V PRO PLUS WB (COGNEX 전용 알고리즘 기반)
PC	IPC-611H (Core i7 프로세서 탑재 어드밴텍 IPC)

• 조명: 검사 대상의 특성에 맞춘 조명 배치로, 변색 및 불량 영역을 정확히 검출 가능
• 카메라: 13M 화소의 고해상도 이미지 캡처

---

검사 이미지와 결과 분석

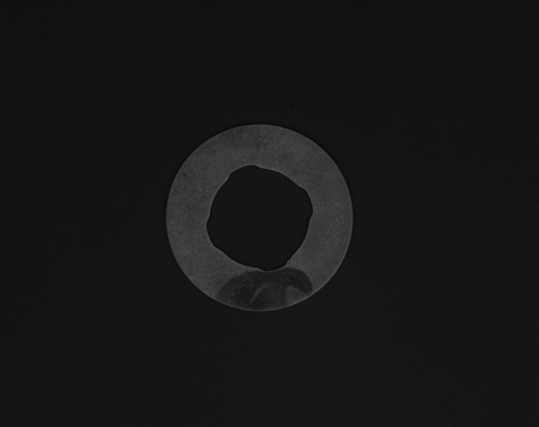

1️⃣ 변색 검사

• 양품: 깨끗한 표면, 변색 없음

• 불량: 변색된 부분이 어둡게 표시

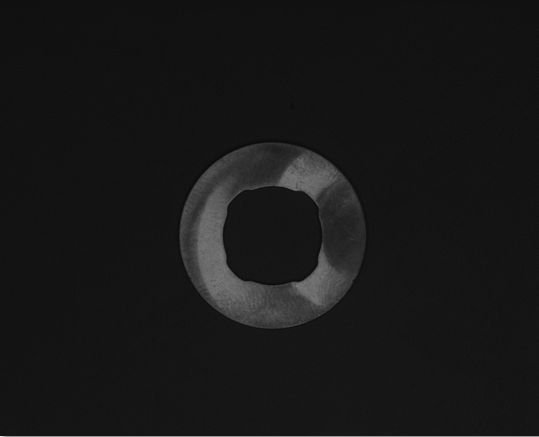

2️⃣ 휘어짐 검사

• 양품: 엣지 부분만 살짝 하얗게 나타남

• 불량: 휘어진 영역이 밝게 표시

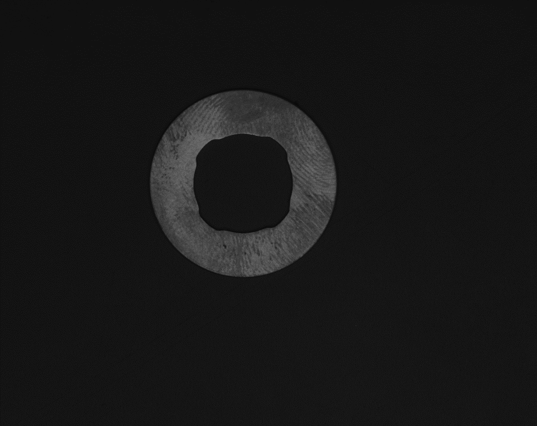

3️⃣ 찍힘 검사

• 양품: 어둡게 나타남

• 불량: 찍힌 영역이 밝게 표시

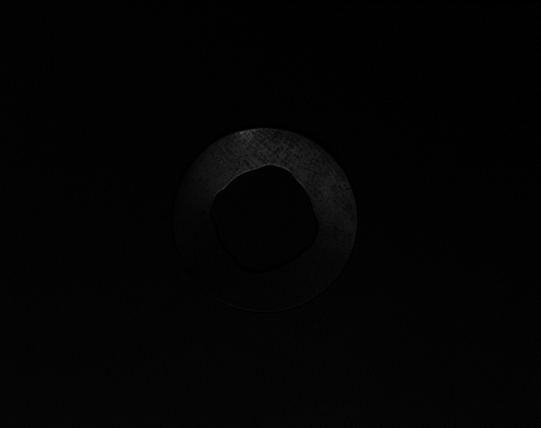

4️⃣ 스크래치 검사

• 양품: 어둡게 표시

• 불량: 스크래치가 밝게 표시

---

결론 및 주의사항

1. 검사 가능성
   • 샘플 기준으로 변색, 휘어짐, 찍힘, 스크래치 불량 검사가 가능합니다.
   • 단, 미세한 찍힘 및 눌림과 같은 불량 항목은 추가 검토가 필요합니다.
2. 협의 필요
   • 불량 허용 기준은 최종 샘플 테스트 및 미팅 후 확정됩니다.
   • 카메라와 조명의 수량 및 배치는 제품 특성에 따라 조정될 수 있습니다.
3. 환경 조건
   • 조명 외의 외부 광원 차단 필수.
   • 검사 대상의 위치는 고정 상태여야 정확도가 높아집니다.
4. 감사 인사
   • 에스티이씨의 비전 솔루션을 검토해주셔서 감사합니다!

---

비전 시스템의 장점 🌟

1. 고정밀 검사: 변색, 휘어짐 등 미세한 결함도 검출 가능
2. 자동화 지원: 빠르고 일관된 검사로 생산 효율성 향상
3. 커스터마이징 가능: 다양한 제품과 환경 조건에 맞게 설정

---

이렇게 오늘은 비전 시스템을 이용한 검사에 대해 알아봤는데요, 도움이 되셨길 바라요! 😄

더 자세한 정보와 테스트 데모 신청은 아래 링크에서 확인하실 수 있어요~

궁금한 점이 있으시면 언제든지 댓글로 남겨주세요!

더 많은 정보도 여기에서 확인하실 수 있으니 꼭 참고해보세요!

다음에도 더 유익한 정보로 찾아올게요! 😊

오늘 내용이 도움이 되셨다면 공감과 댓글 부탁드려요~ ❤️
